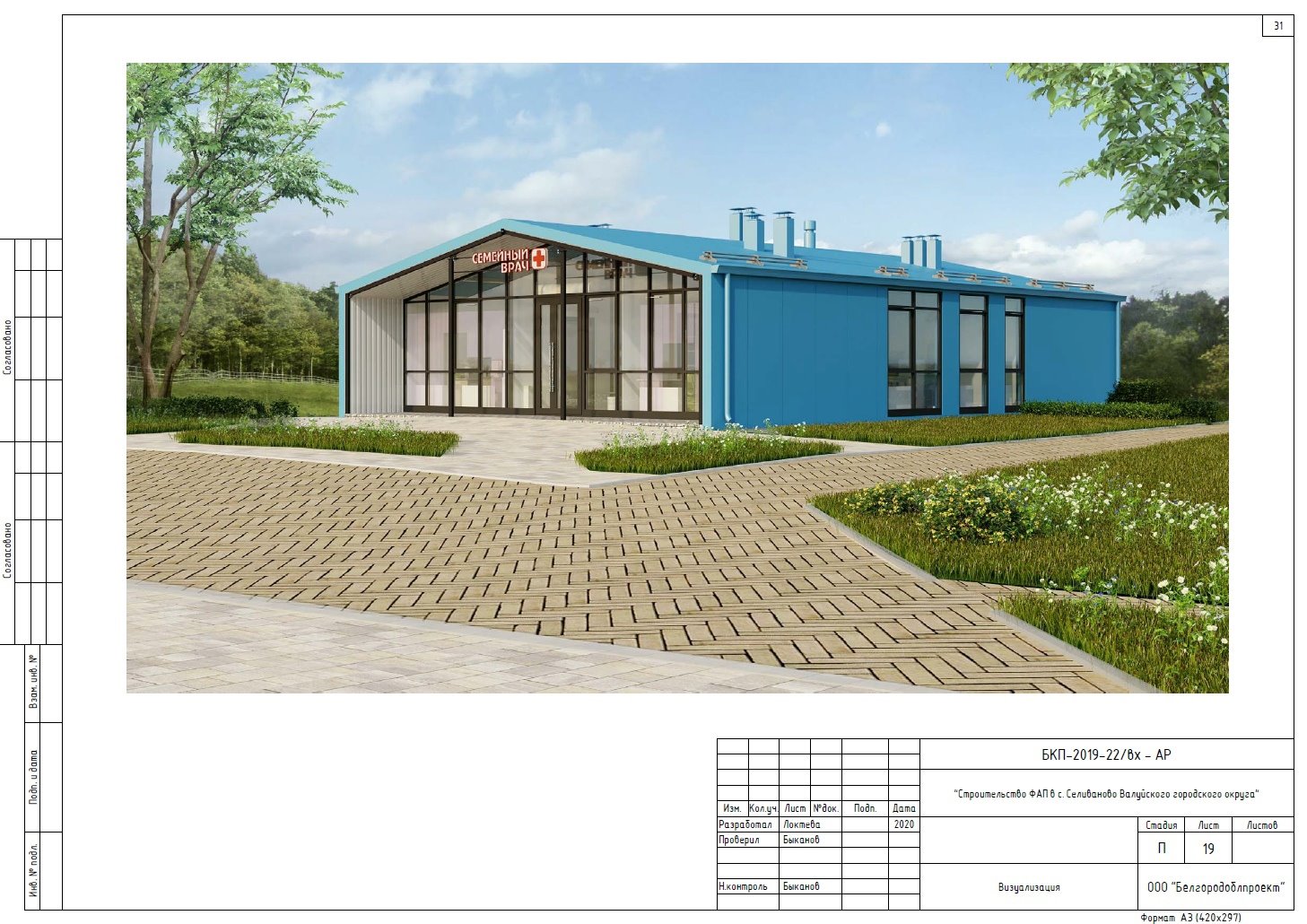

Фельдшерско-акушерский пункт в с. Селиваново Валуйского городского округа.

Местонахождение: Россия, Белгородская область, Валуйский городской округ, с. Селиваново

Год ввода в эксплуатацию: 2021

ТЭПы

• общая площадь построек: 110 кв. м
• этажность: 1

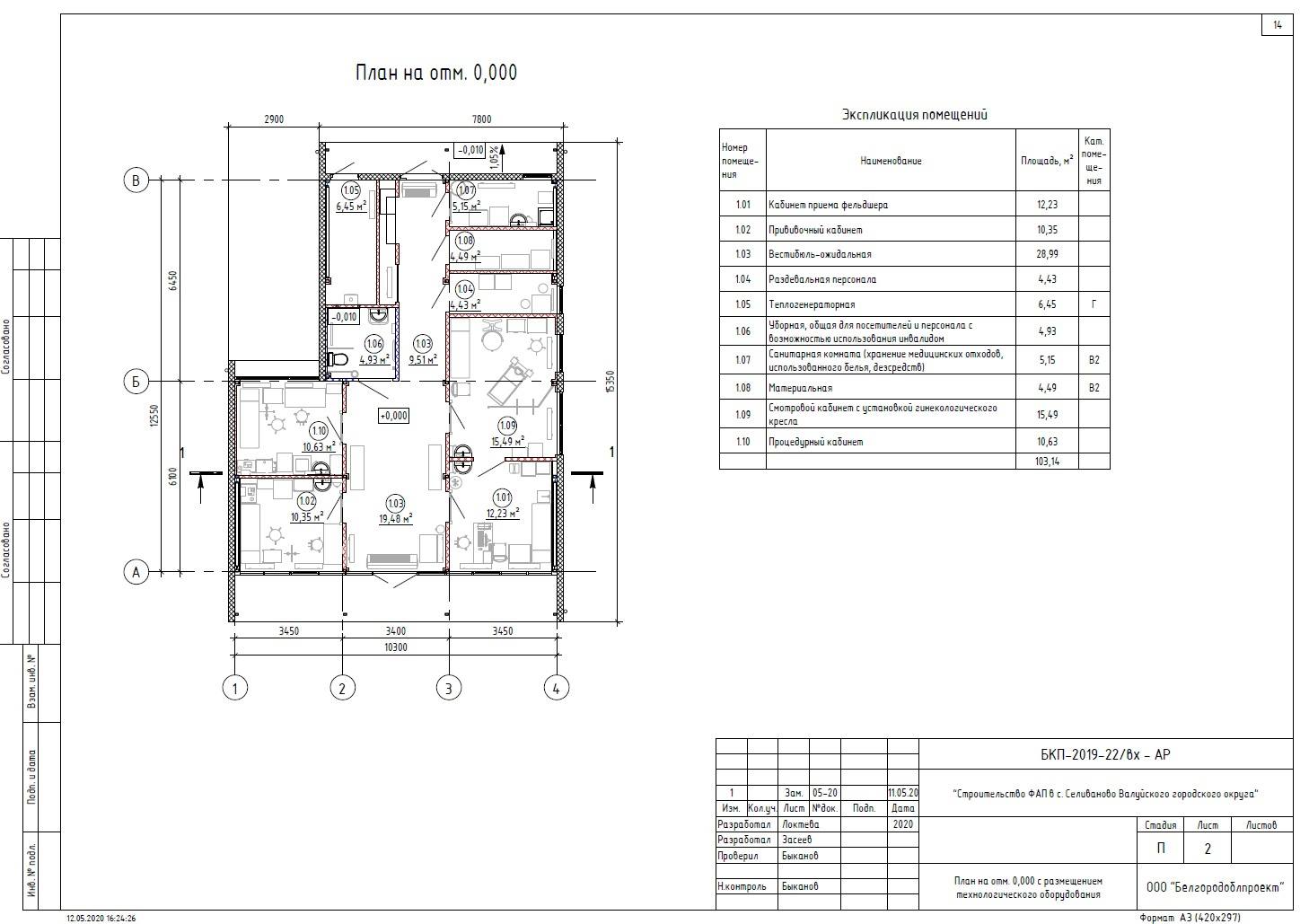

• назначение объекта: фельдшерско-акушерский пункт на 10 посещений в смену

Конструктивные особенности

Фундаменты
В качестве фундаментов принята монолитная плита, армированная отдельными стержнями класса А500С и А240 по ГОСТ 34028-2016. Класс бетона принят В20, F150, W4. Под фундаментной плитой предусматривается устройство бетонной подготовки толщиной 100 мм из бетона класса В7,5.

Конструктивные и объемно-планировочные решения

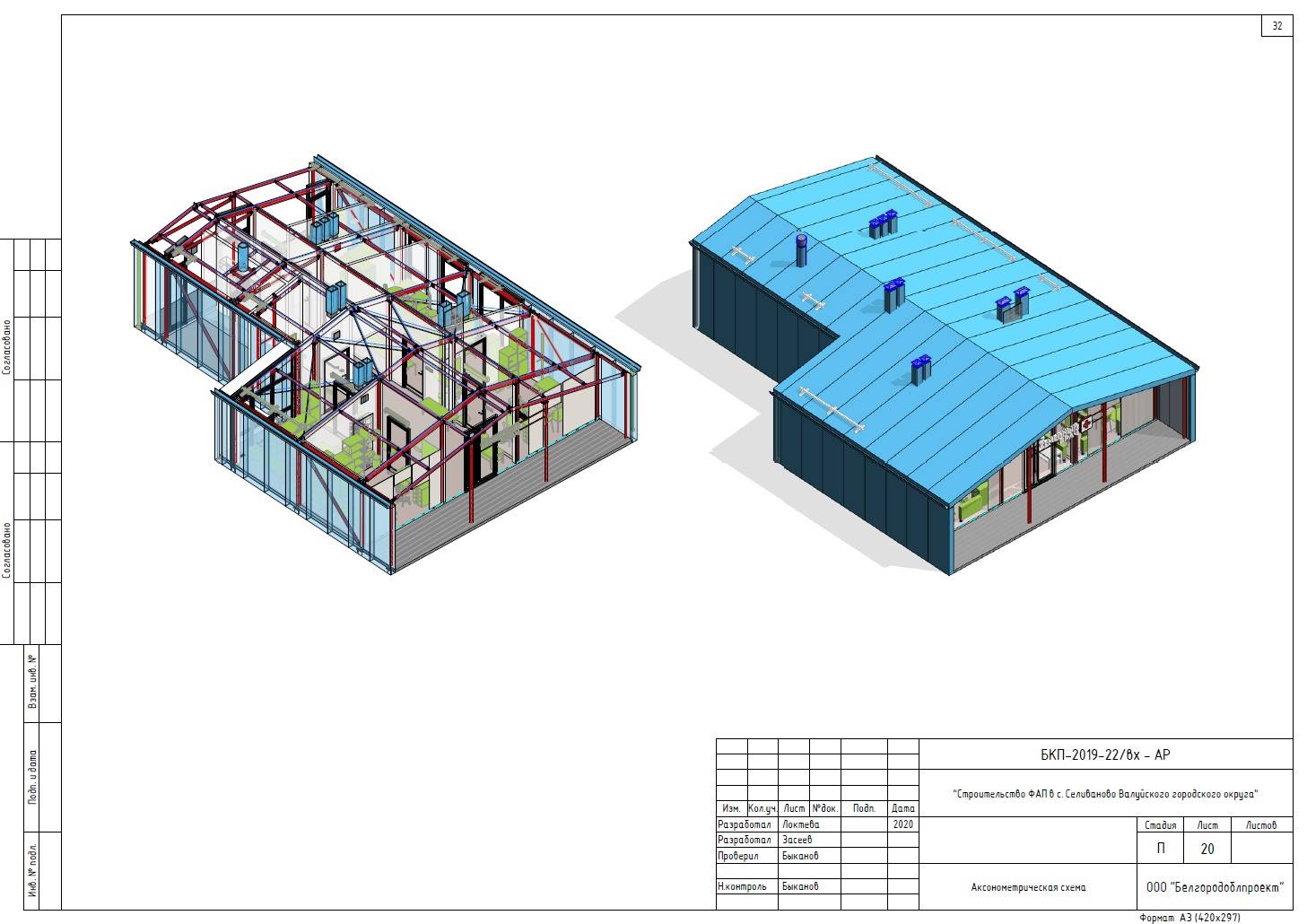

Конструктивный тип проектируемого здания – каркасный. Конструктивная схема здания принята рамно-связевого типа. Пространственная жесткость и неизменяемость металлического каркаса здания обеспечивается: в плоскости рам жестким сопряжением колонн с фундаментами и шарнирным опиранием балок покрытия; из плоскости рам – постановка вертикальных связей между стойками. Пространственная жёсткость и неизменность покрытия обеспечивается постановкой связей по балкам покрытия, образующие геометрически неизменяемую систему.

Стойки
Металлические, из профиля стального гнутого замкнутого сварного прямоугольного сечениясм 100х60х3, 120х80х4 по ГОСТ 30245-2003.

Прогоны и связи
Из профиля стального гнутого замкнутого сварного квадратного сечением 70х3 по ГОСТ 30245-2003.

Распорки
Из профиля стального гнутого замкнутого сварного квадратного сечениями 120х3, 70х3 по ГОСТ 30245-2003.

Стены наружные
Влагостойкая водоэмульсионная окраска, керамическая плитка.

Потолки
Высококачественная акриловая эмаль по типу Capacrul PU-Satin.

Витражи
Индивидуальные, из алюминиевых профилей по системе «Tatprof» с двухкамерным стеклопакетом по ГОСТ 21519-2003.

Крыша

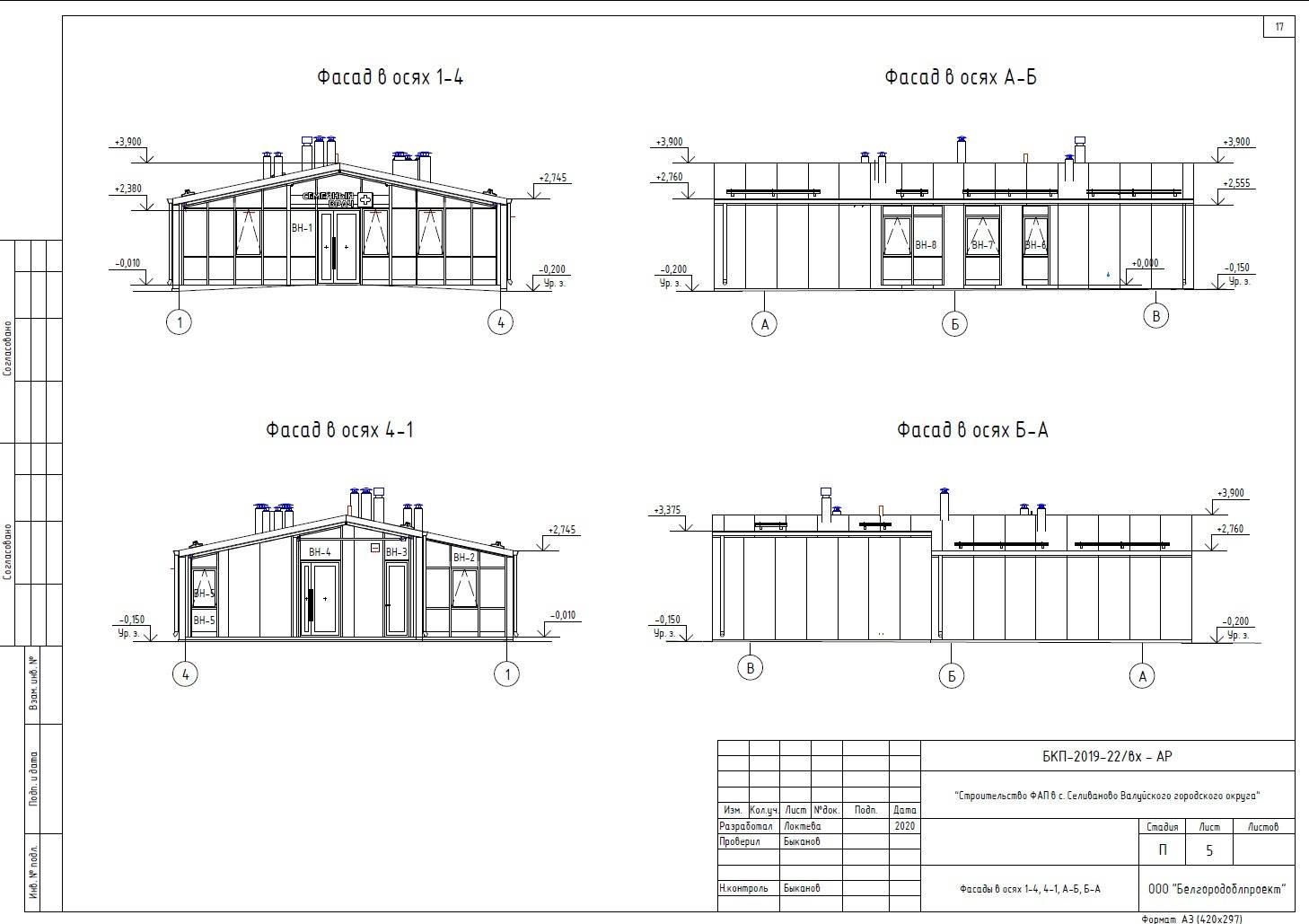

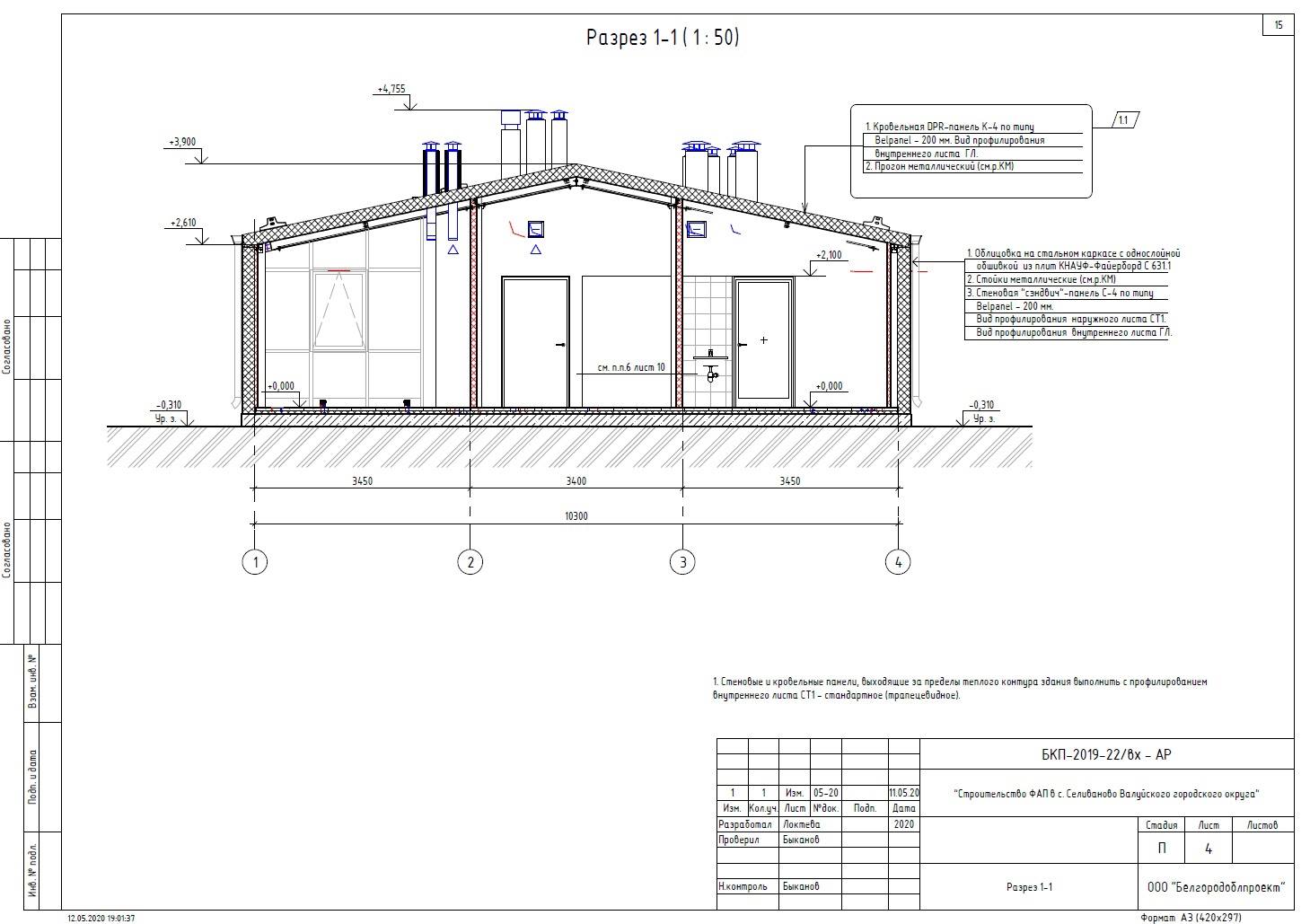

Крыша ФАПа – двускатная. Отметка конька – 3,900 м. Кровля выполняется из кровельных сэндвич-панелей «Belpanel» по стальным прогонам. Водоотвод с кровли – организованный наружный. По скатам кровли устраиваются трубчатые снегозадержатели. Приставной лестнице.

Полы
Наливные класса КМ1, керамогранитная плитка.

Наружная отделка
Для наружной отделки стен и цоколя используются стеновые сэндвич-панели «Belpanel», окрашенные в заводских условиях.

Природные и иные условия

Участок проектирования относится по СП 131.13330.2012 «СНиП 23-01-99 «Строительная климатология» ко II климатическому району (умеренно-континентальному, с теплым летом и холодной зимой), подрайону IIВ, с расчетной температурой наиболее холодной пятидневки – минус 23°С, который, в соответствии с данными СП 20.13330.2011 «СНиП 2.01.07-85* «Нагрузки и воздействия», имеет следующие характеристики:

- расчетное значение веса снегового покрова для III снегового района – 180 кг/м²;
- нормативное значение ветрового давления для II ветрового района – 30 кг/м².

Заказчик
Областное государственное бюджетное учреждение «Управление капитального строительства Белгородской области» (ОГБУ «УКС Белгородской области»).
