Спортивный зал единоборств в г. Елизово

Местонахождение: Местонахождение: Камчатский край, г. Елизово

Год ввода в эксплуатацию: 2023

1
10
11
12
13
14
2
3
4
5
6
7
8
9

ТЭПы:

  • общая площадь здания: 1897,20 м2
  • строительный объем здания: 16217,80 м3
  • этажность: 1
  • количество этажей: 1
  • пропускная способность спортивного сооружения: 40 чел./смену

Конструктивные особенности

Для несущих конструкций приняты малоуглеродистые и низколегированные стали с относительным удлинением не менее 20%.

Для обеспечения пространственной жесткости и устойчивости покрытия и его элементов предусмотрена система связей между несущими конструкциями покрытия (фермами) в плоскости верхних и нижних поясов, а также в вертикальных плоскостях.

Горизонтальную сейсмическую нагрузку воспринимает каркас здания с вертикальными связями.

Конструктивные решения приняты с условиями максимального обеспечения равномерного распределения масс и жесткостей.

В качестве ограждающих конструкций приняты легкие навесные трехслойные сэндвич панели, крепления стен к конструкциям каркаса не препятствует горизонтальным смещениям каркаса в пределах высот навесных ярусов стен.

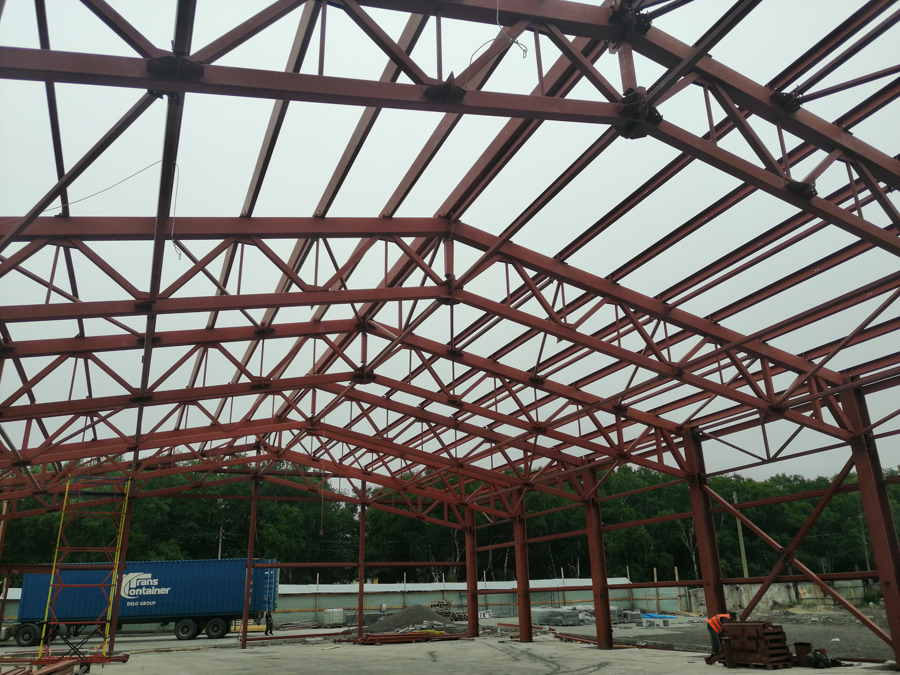

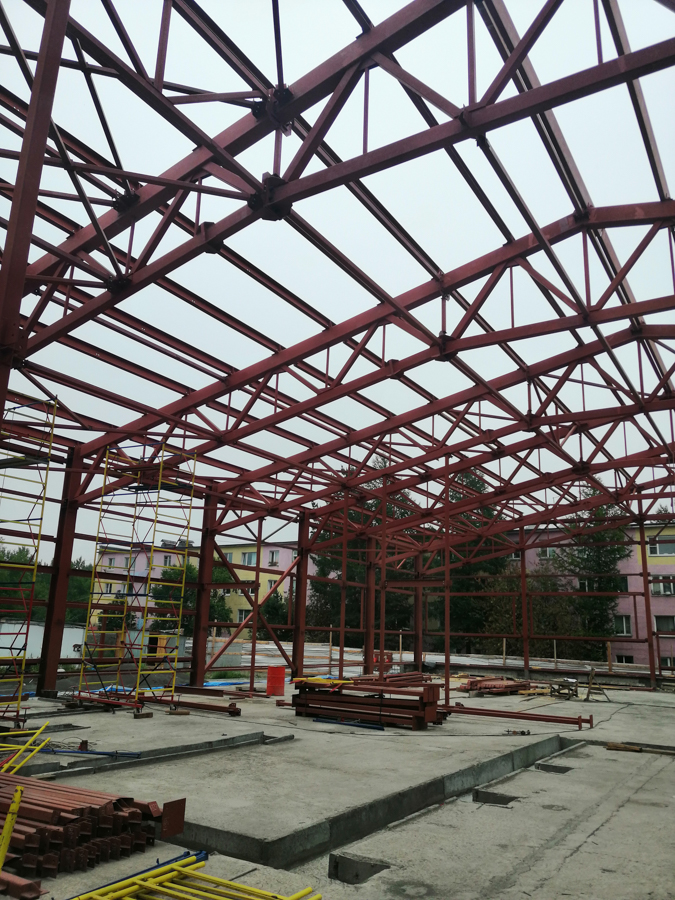

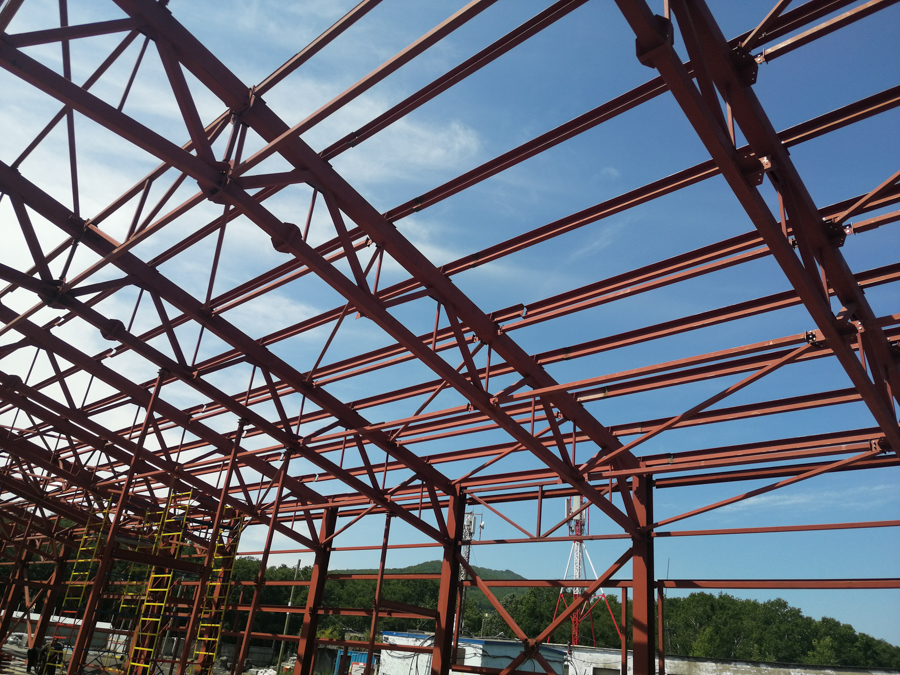

Конструкция покрытия:

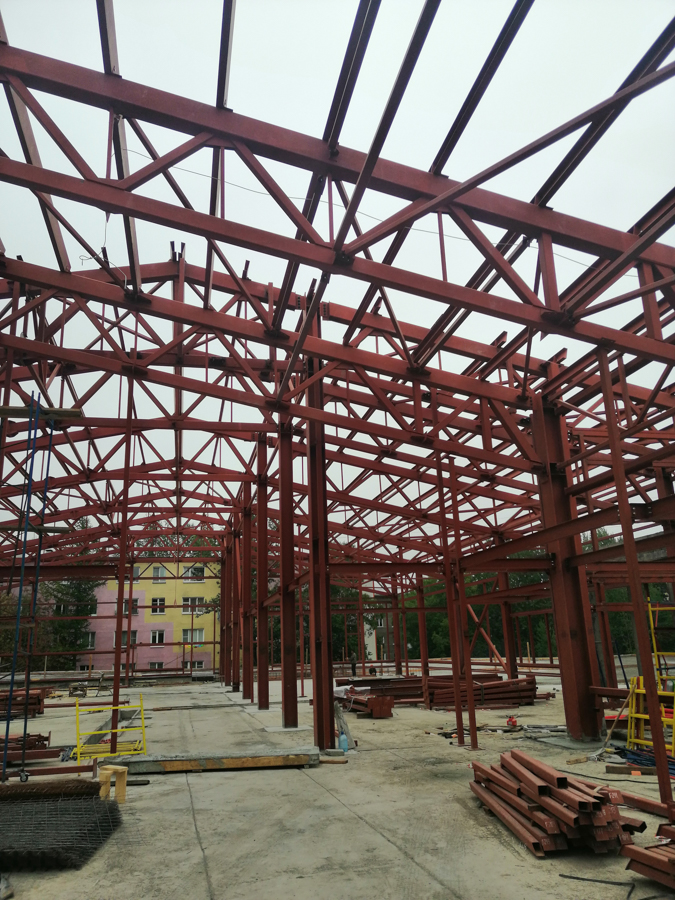

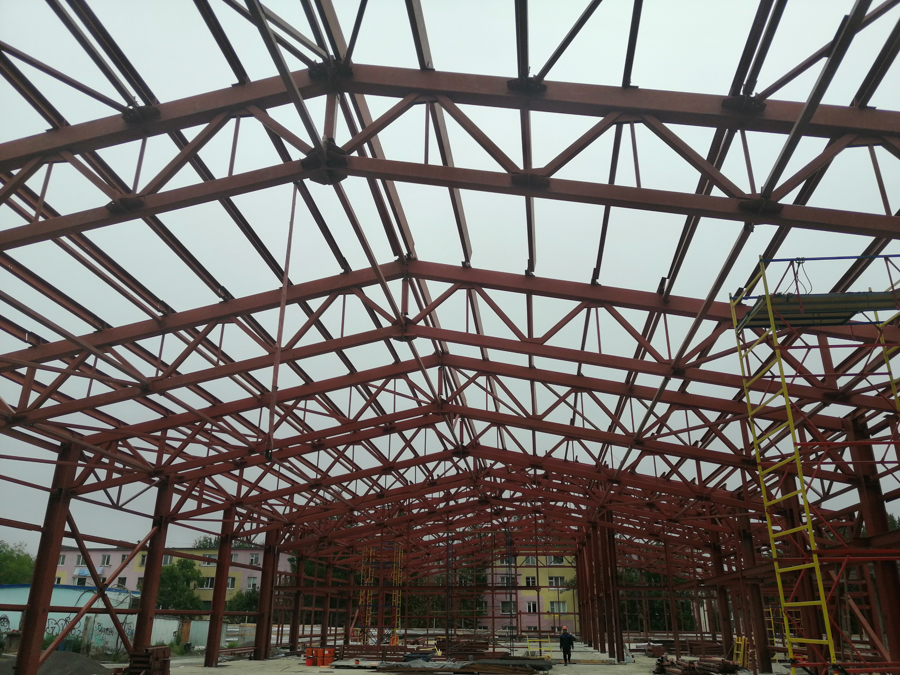

Однопролетные плоские фермы, решенные в балочной разрезной статической схеме с параллельными поясами с треугольной системой решетки. Материал ферм - профили стальные гнутые замкнутые по ГОСТ 30245-2003.

Колонны:

Двутавры горячекатаные с параллельными гранями полок по СТО АСЧМ и составные двутаврового сварного сечения. Шаг колон 6 м.

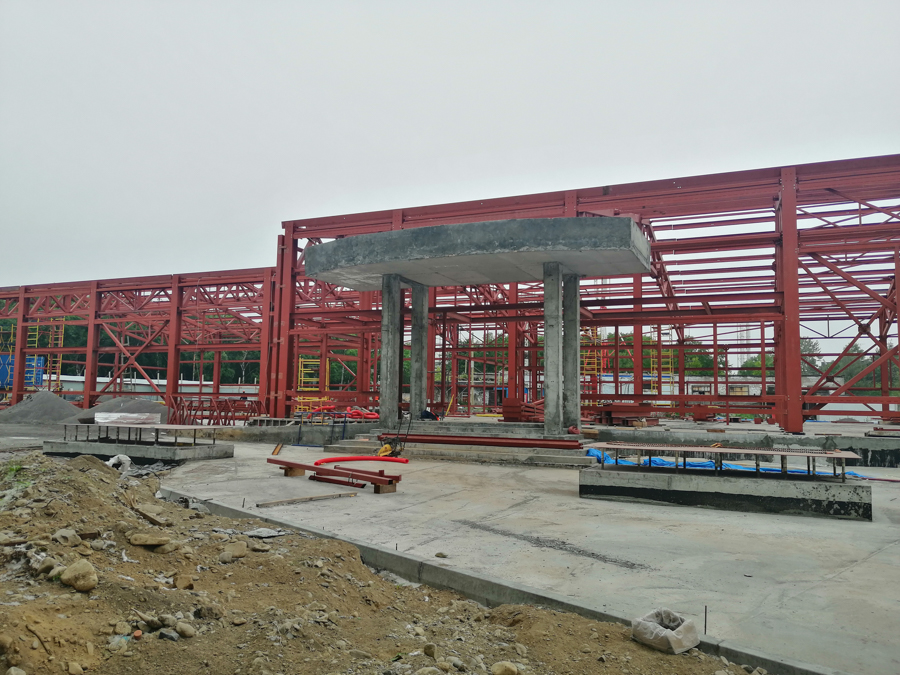

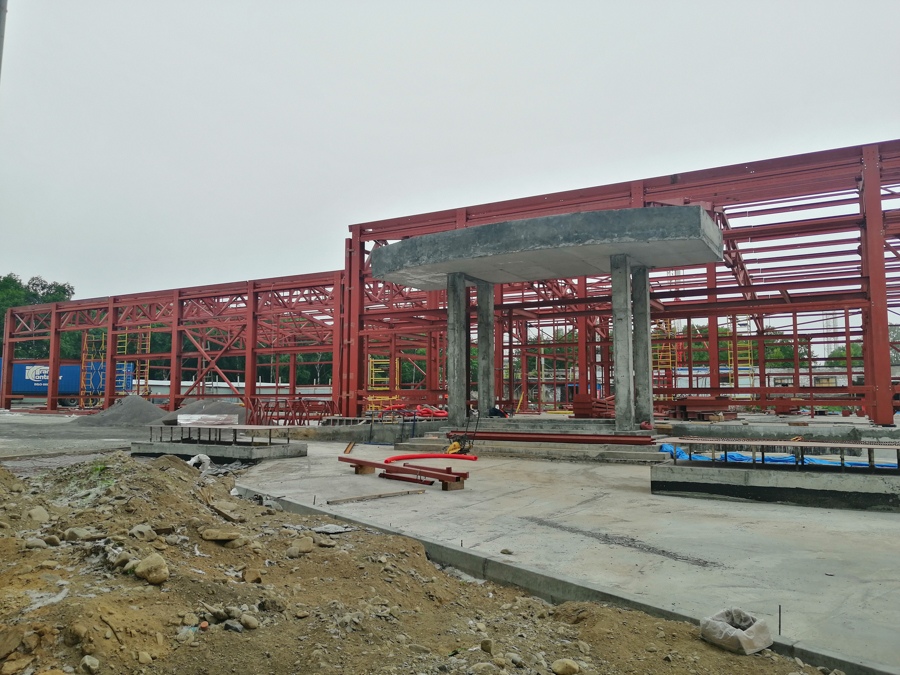

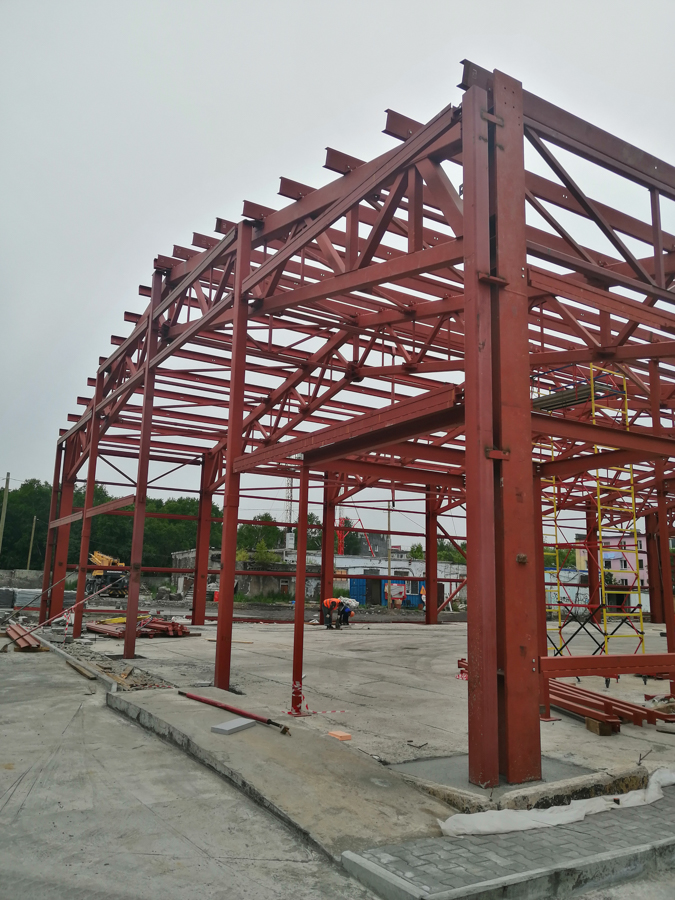

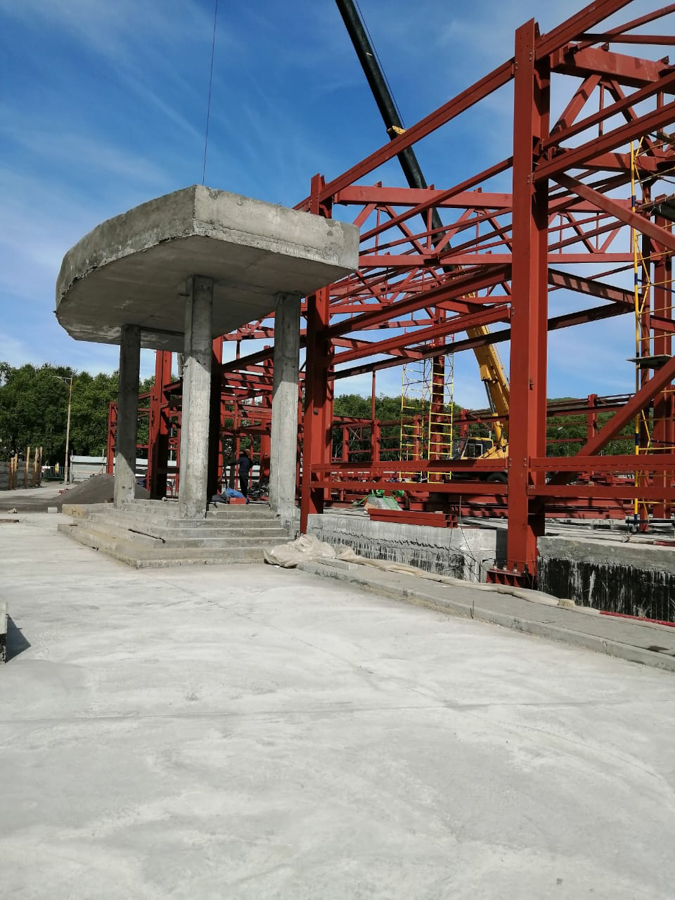

Несущие конструкции каркаса

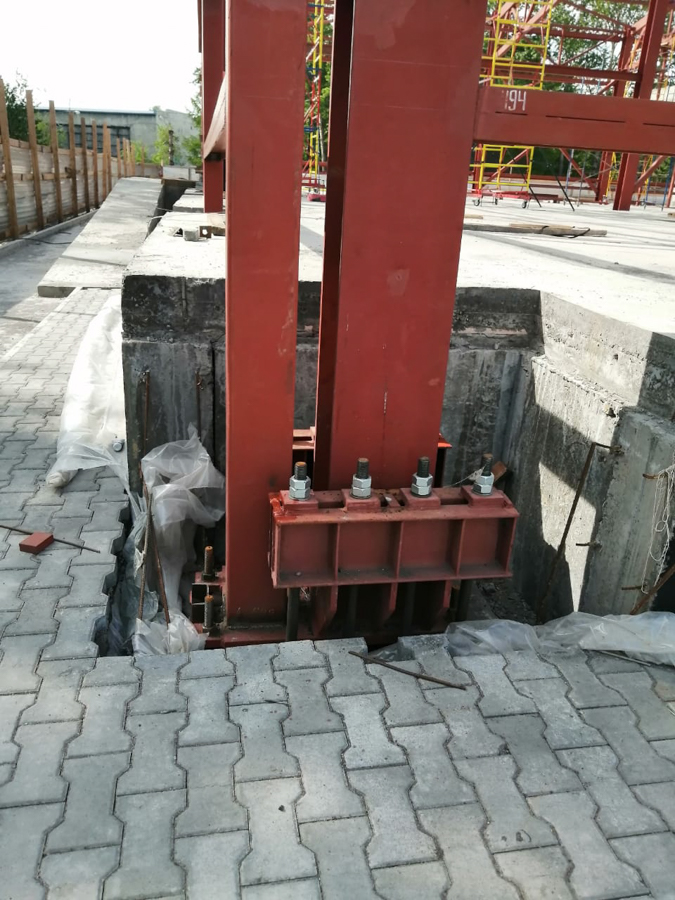

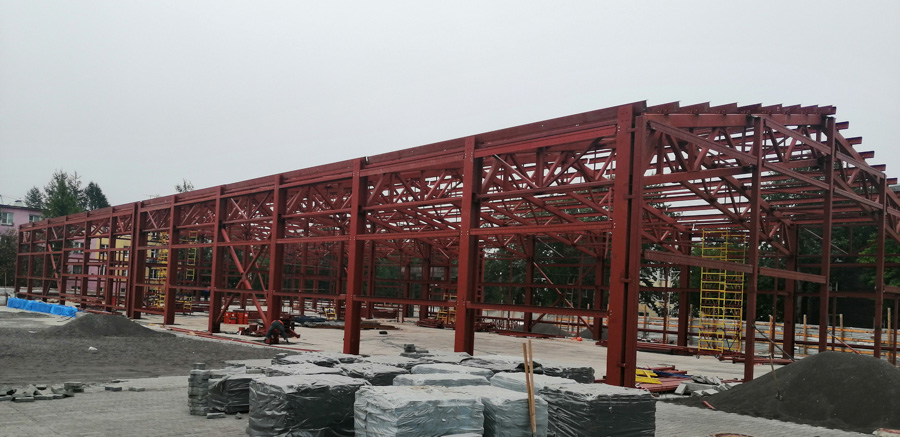

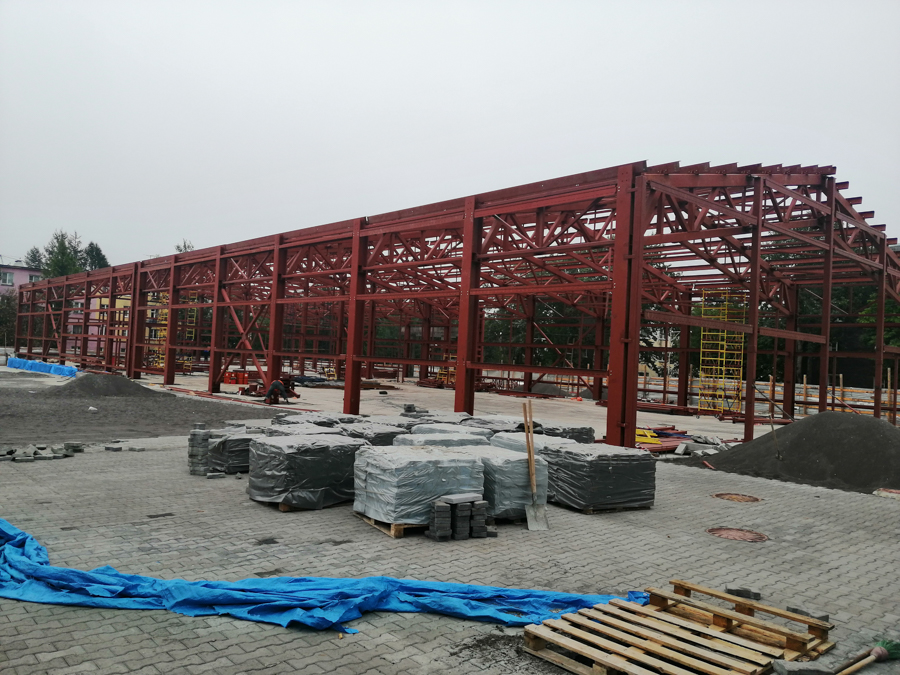

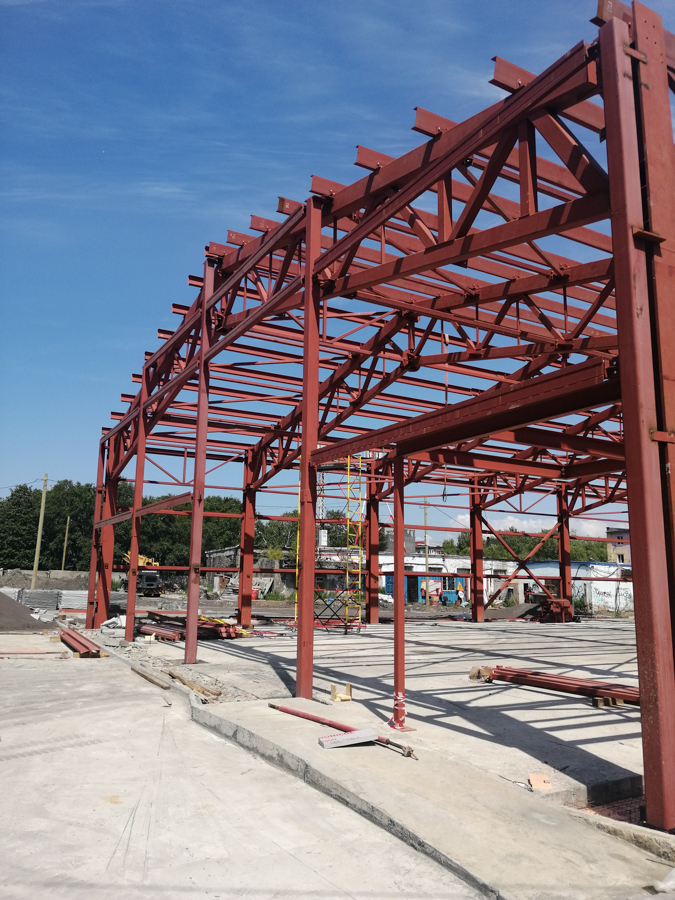

Несущие конструкции - металлические колонны и фермы. В продольном направлении пространственная жесткость и геометрическая неизменяемость конструкций здания, обеспечивается за счет системы вертикальных связей и горизонтальных распорок между колоннами и жестких дисков в уровне покрытия (состоящего из ферм и системы горизонтальных и вертикальных связей и распорок), в поперечном - за счет жесткого сопряжения колонн с фундаментом. Узел сопряжения ферм с колоннами – шарнирный.

Металлоемкость: 250 тонн (138,00 кг / м. кв. или 16,00 кг / м. куб)

Застройщик Муниципальное Казенное Учреждение Елизовское Районное Управление Строительства МКУ «Елизовское РУС»

Генеральный проектировщик: ООО «Омская проектная компания»

Проектировщик: ООО «КБ» Сейсмо-ПРОЕКТ» (Разделы КМ, КЖ, Расчеты)

Обоснования выбора в пользу стальных конструкций

По Техническому заданию, срок строительства


Фундаменты

Столбчатые монолитные железобетонные

Каркас

Рамно-связевый.

Колонны

Двутавры горячекатаные с параллельными гранями полок по СТО АСЧМ / составного двутаврового сварного сечения

Фермы

Однопролетные плоские, решенные в балочной разрезной статической схеме с параллельными поясами с треугольной системой решетки. Материал ферм - профили стальные гнутые замкнутые по ГОСТ 30245-2003

Стены наружные

трехслойные стеновые сэндвич-панели "Металл Профиль" вертикальное расположение с замком Z-LOCK. "ВФ МП", с навесной фасадной системой с воздушным зазором. Облицовкой фасадными кассетами Puzzleton-Z, «Компания Металл Профиль". Фасадные кассеты PUZZLETON из оцинкованной стали, с полимерным покрытием, со скрытой системой крепления. Теплоизоляция сэндвич-панелей выполнена из минеральной ваты на основе каменного волокна по типу ISOVER Каркас

Перегородки

между залами и вестибюльной группой – одинарный металлический каркас из тонколистового оцинкованного профиля системы КНАУФ (тип С112 по серии 1.031.9-2.07, выпуск 5 (разработан на базе серии 1.031.9-2.00, включен в реестр СК-З) толщиной 100 и 150мм, с заполнением плитами из каменной ваты «Техноакустик» ООО«Технониколь» СТО 72746455-3.2.7-2018

Покрытия

Трехслойные кровельные сэндвич панели

Крыша

Двускатная с наружным водостоком

Полы

Покрытие полов - принято согласно технологическому назначению помещений по действующим санитарно-гигиеническим и противопожарным нормативам. Основание под полы - железобетонная монолитная плита толщиной 200 мм, класс бетона В15, армированная сетками из проволоки диаметром 4 мм из низкоуглеродистой стали ГОСТ 6727-80

Заполнение проемов

Окна из профиля ПВХ, заполнение - пятикамерный стеклопакет. Двери в раздевальные, кабинеты – деревянные по ГОСТ 475-2016; двери в универсальный спортзал – АЛЮТЕХ; двери главного входа и тамбурные – система АЛЮТЕХ; двери тренажерного зала, универсального спортзала - АЛЮТЕХ; двери электрощитовой – наружная, утепленная, металлическая противопожарная с.1.036.2-3.02, НПО "Пульс"; дверь теплового пункта, водомерного узла – наружная, утепленная, металлическая НПО «Пульс».

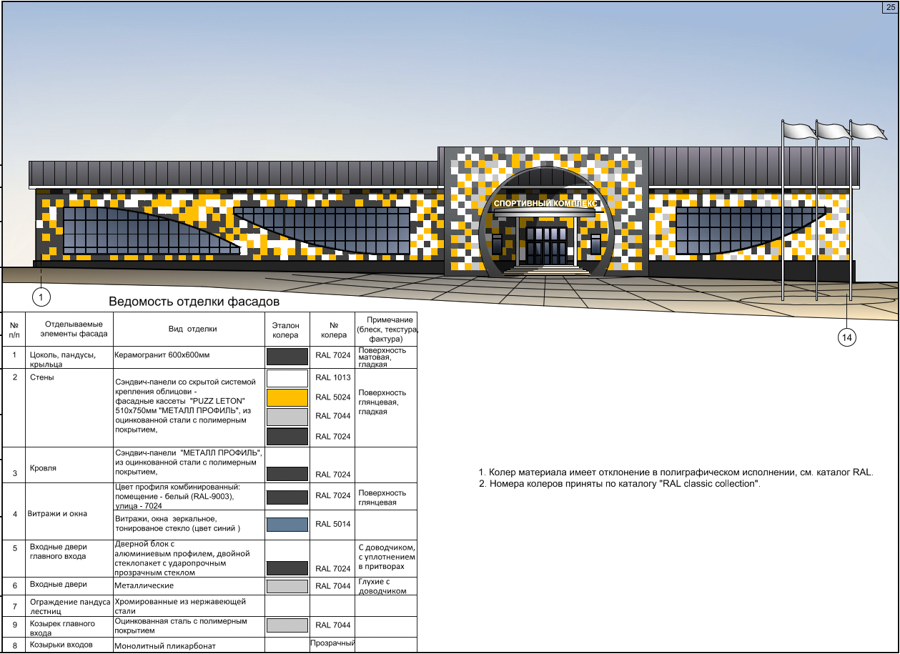

Архитектурное оформление фасада

Для создания выразительного и запоминающегося образа для облицовки фасадов выбрана техника мозаичного панно в желто-серой гамме. Рисунок в основном с хаотичным расположением цветовых пятен, на объёме универсального спортивного зала в центральных частях фасадов рисунок приобретает направленное сгущение желтого цвета к центрам. Отделка цоколя и крылец запроектирована из одноцветной матовой керамогранитной плитки размерами 600х600 мм.

Наружная отделка

Облицовка фасадными кассетами Puzzleton-Z, «Компания Металл Профиль". Фасадные кассеты PUZZLETON из оцинкованной стали, с полимерным покрытием, со скрытой системой крепления. Теплоизоляция сэндвич-панелей выполнена из минеральной ваты на основе каменного волокна по типу ISOVER Каркас

Внутренняя отделка

Стены:

  • основные помещения - интерьерная краска Террако «Терратоп»;
  • медицинский кабинет, санитарные узлы – кармическая плитка на всю высоту.

Потолок – подвесной.

Природные и иные условия:

климатический район и подрайон: IВ

ветровой район VII (0,85 кПа)

снеговой район VIII (4,0 кПа)

интенсивность сейсмических воздействий, баллов: 9 баллов
