Офисное здание, Bishop Square, Лондон ---

Частью проекта Bishop's Square около делового района Broadgate в Лондоне является офисное здание, композитное перекрытие которого обеспечивает свободный пролет в 18 м, а высота балок перекрытия составляет всего 650 мм.

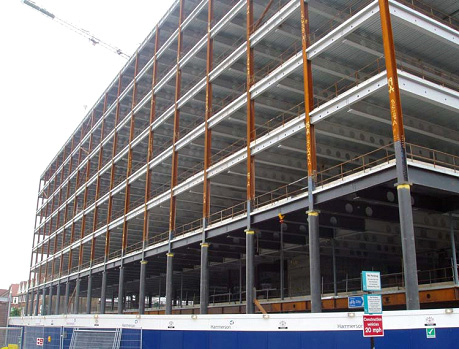

office bishop square 2Здание имеет полностью остекленный фасад, а также озелененную кровлю, расположенную в трех уровнях.

Высота здания составляет 12 этажей, общая полезная площадь – около 80 тыс. кв. м, общая масса металлических конструкций – около 9500 тонн. Здание было полностью возведено за 30 недель, значительно опередив первоначальный 20-месячный план. Вспучивающиеся огнезащитные покрытия были нанесены в заводских условиях, что ускорило последующие работы на стройплощадке.

Сплошное остекление фасада было разработано с учетом условий по контролю инсоляции, для чего использовались двухкамерные стеклопакеты со встроенными жалюзи. Для обеспечения электроэнергией систем освещения были установлены кровельные солнечные панели, что снизило общие расходы на эксплуатацию здания и выбросы CO2.

Строительная высота этажа составляет всего 3,9 м, высота балок перекрытия – 650 мм (общая высота перекрытия 1050 мм). 9-метровые главные балки с прямоугольными отверстиями и сужающимся сечением около бетонных ядер жесткости обеспечивают пространство для трубопроводов и воздуховодов большого сечений.

Второстепенные сварные балки имеют составное сечение с круглыми отверстиями диаметром 425 мм, также два прямоугольных отверстия 425×750 мм в середине пролета. Допустимый прогиб от полезной нагрузки 30 мм обеспечивается при отсутствии ребер жесткости а собственная масса погонного метра балок составляет всего 138 кг.
